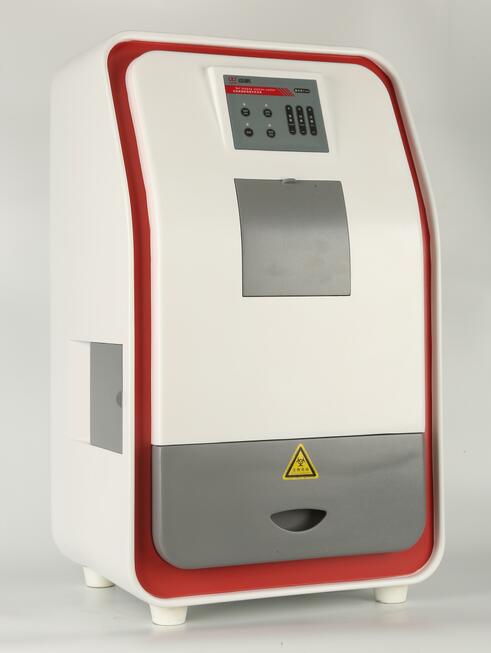

凝膠成像系統操作指南：

1.打開CCD電源先進行CCD預冷，15分鐘后使用效果更加。

2.依次打開電腦、暗箱電源；運行軟件 Image Lab。確定濾光輪在no
filter 的位置上。

3.點擊桌面 Image Lab，選擇新建實驗協議，點擊印跡---chemi。

4.成像區域選擇第一個（默認）。

5.在圖像曝光中，點擊設置，在信號累積中設置輸入第一個圖像曝光時間如10（單位：秒）及最后一個圖像時間，如：300。輸入圖像總數，如：15。

6.點擊放置凝膠，暗箱中的照明燈自動打開。打開暗箱門，將需要成像的樣品（膜）入在紫外透射儀的中心位置，關好暗箱門。拖動屏幕下方的照相機縮放滑塊調整圖像的大小。

7.確定好大小后點擊運行實驗室協議。這時光源自動關閉，系統開始自動照相?？偲毓鈺r間為 300S，共拍 15 張圖片。

8.成像結束后，從 15張圖片中選擇一張，點擊選擇圖像并繼續（或者選中所有圖像點擊右鍵選擇另存為，將所有全部存下），這時一張樣本照片出現。

9.在圖片的上方點擊圖像轉換，選擇圖像反相顯示并確定后。一張完美的化學圖像全部存下)，這時一張樣本照片出現。

注意事項：

1.在操作過程中，切記不能用鑷子在紫外透射儀上劃痕。

2.從暗箱門放濾光片，切記不要直接抽出紫外透射儀。
